過電流保護

當電源轉換器輸出短路或超過額定電流值,輸出端的電流超過負荷,過電流會使電源轉換器內部元件受損。為了保護電源轉換器以及前端的電路系統,所以需要適合的保護機制來防止。

過負載保護(Over Load Protection, OLP)

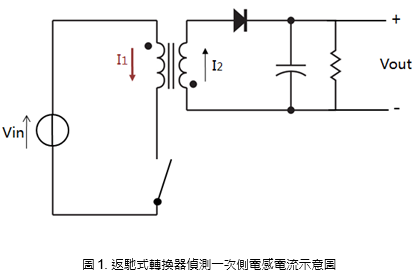

應用在DC-DC電源轉換器中,是藉由偵測一次側電感電流,來判定過載保護的時機。圖 1為返馳式轉換器基本架構,I1為一次側電感電流,因I1會隨著輸入電壓改變,因此保護點也會隨著輸入電壓變化。例如60W的轉換器,在輸入為低壓時會在120%保護,在輸入為高壓時保護點會提高至160%。

過電流保護(Over Current Protection, OCP)

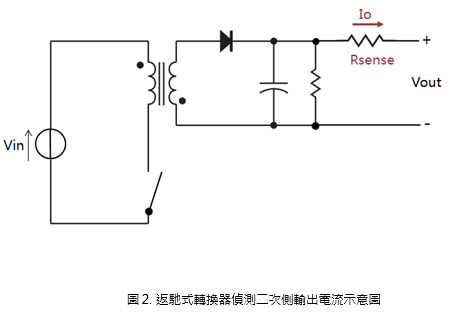

過電流保護的設計是直接偵測二次側輸出端電流。圖 2為返馳式轉換器基本架構,Io為二次側輸出端電流。外接電流偵測電阻(Rsense)。由於輸出為固定電壓,保護點只與電流偵測電阻上的電壓有相關,不會隨一次側輸入電壓變動。使用在大功率的電源轉換器可避免輸出電流超出安全範圍值的問題。

應用線路-基本線路

基本的過電流保護動作有偵測輸出電流、判定電流過大,然後進行截止。要完成這三項動作,最簡易的方式可以由一個電流偵測電阻(Rsense)、一個準位比較器和開關MOSFET(Q1, Q2)組成。圖 3是OCP的基本應用線路圖。電流的偵測點為二次側的輸出端,為了要進行電壓準位比較,需要將輸出電流訊號轉成電壓訊號,根據歐姆定律將流經的電流轉為電壓訊號進入比較器。再由比較器做判斷,比較器判定未超過參考電壓(Vref),輸出低準位,使Q2截止且Q1導通,輸出端正常輸出。若比較器判斷外部電壓超過參考電壓時,即輸出高準位將Q2導通且Q1截止,以此方式將輸出端斷開。

實際範例-實作

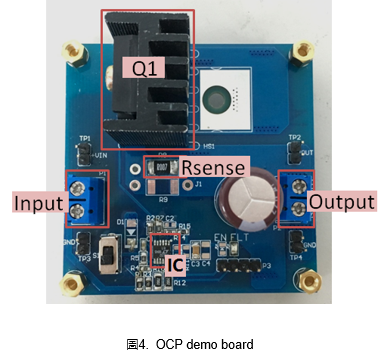

圖4為OCP電路板,包含控制IC、開關MOSFET(Q1)、電流偵測電阻Rsense與其他功能線路。

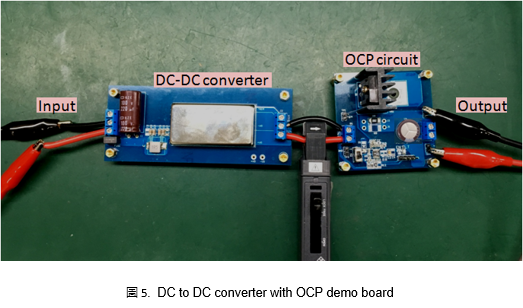

並使用DC-DC電源轉換器的模擬測試板,結合OCP電路板使用, 如圖5。DC-DC電源轉換器的輸出端, 連接至OCP電路板的輸入端, 可直接評估OCP電路板的功能。

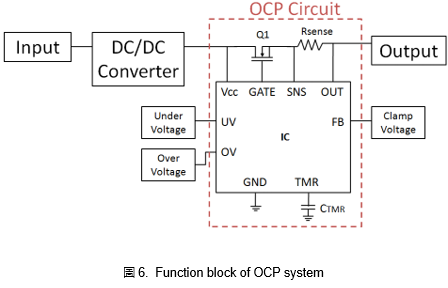

實際範例-方塊圖

實際範例-IC功能

本實驗選用的LT4363包含多項保護功能,其中過電流保護為本實驗選用之重點,透過自由選擇適當的MOS與偵測電阻,構成所需的過電流保護條件。

LT4363內部有電荷泵可提供n-MOSFET足夠驅動電壓,予以導通。並可監控SNS與OUT兩引腳之間的壓降,內部放大器將兩端的電壓限制在50mV,並在截止期間電壓限制降為25mV,表示過電流發生之後,電流必須要降至限制點的一半,才可以解除保護狀態,防止電流持續對系統造成負擔。

過電壓保護(Over Voltage Protection, OVP)、欠壓鎖定(Under Voltage Protection, UVP),可藉由外加的電阻設定保護點。當電壓低於UVP設定值,或電壓高於OVP設定值,皆會啟動保護,MOS關閉將輸出端斷開。

實際範例-實驗條件

下表為本實驗選用的直流-直流電源轉換器規格

DC to DC Converter

60W, 2x1” package

Input voltage

9~36V, Nom. 24V

Output voltage

12V

Output current (full load)

5A

Efficiency (typ.)

91%

實際範例-電流偵測電阻的選擇

由於SNS與OUT之間的偵測電壓設定為50mV,因此Rsense的選擇可根據保護點的電流值來決定。欲使轉換器在150%截止,選擇Rsense為7mΩ,並計算電流的保護點為7.143A。

截止之後,SNS與OUT之間的偵測電壓會降為25mV,根據歐姆定律計算出復歸電流點:

由上述計算式可知,當截止之後,輸出電流低於3.57A,才可解除截止狀態,回復正常運作。

應用範例-功率耗損

由於OCP為外加的線路,因此結合在DC-DC電源轉換器的使用上,會有能量損失,主要的損耗來自MOS。

下表為MOS規格

TYPE

VDSS

RDS(on)

ID

PW

STW52NK25Z

250V

<0.045Ω

52A

300W

在滿載條件下,MOS與電阻個別的功率損耗為:

相加可得總能量損耗

根據上式計算出的總損失,可得電源轉換器所損失的效率

應用範例-實作波型

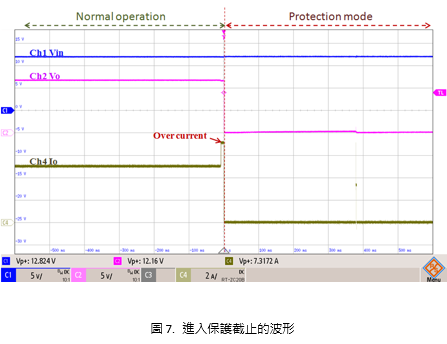

圖 7為從正常運作狀態進入保護截止的波形。輸出電流達到7.3A時,進入保護截止,輸出電流降為0A,輸出電壓也降為0V。Ch1: 輸入電壓,Ch2: 輸出電壓,Ch4: 輸出電流。

結論

用來限制輸出電流避免過載的OCP與OLP線路各有優缺點。在大功率轉換器的條件下,OLP的機制使保護點超過安全範圍的風險較大。而使用OCP可以避開此風險,但需犧牲一部分線路體積與轉換器效率。本文藉由實做一OCP電路板,以多功能過電流保護IC減少線路設計的複雜度並提高功能性,結合各項保護功能,包含過電壓保護、過電流保護與欠壓鎖定。最後結合60W DC-DC電源轉換器,實際截止電流為146%,與預期150%截止相差無幾,且保護截止點不受輸入電壓影響。OCP線路的功能與OLP有差異性,可針對不同電源產品的需求,考慮兩者的優劣,選擇適當的保護線路。
