適當的銅箔面積有助於轉換器透過引腳散熱。但是，實際應用中無法在單一層面實現足夠的散熱面積，透過多層板增加散熱面積，並使用貫穿孔連結為常見的解決方式。灌孔可以幫助將熱量傳導至其它層，適當的佈局方式可以參考圖3(a)。如果無法使用足夠的銅箔，如圖3(b)所示，轉換器散熱能力受限，使得轉換器運作時，時常處於高溫狀態。

至於銅箔面積與負載電流的關係，可以參考IPC-2111第6.2節。電路板的電流載流能力可以分為內層與外層線路，內層線路的最大電流載流能力被設定為只有外層線路的一半。圖4為IPC-2111中所提供的外層與內層線路載流圖表。另外，也可以透過以下公式計算所需的截面積。

K: 修正係數，內層時取0.024，外層時取0.048

△T: 預估銅箔溫升 (°C)

A: 銅箔截面積 (mil²)

I: 電流載流能力 (A)

透過公式可以求得，假設流過1 A，銅箔厚度為1 oz/ft²，預估銅箔溫升為10°C，透過公式可以求得內層需要的寬度為30.8 mil，而外層需要11.8 mil。

對照圖表發現，如果是相同條件，外層需要的面積相較之下較寬，大約為17 mil，內層約為44 mil，在此建議以較寬的數值為主。

3. EMI零件擺放位置

EMI分為傳導雜訊和輻射雜訊，傳導雜訊是指經由線或PCB板傳導的雜訊。輻射雜訊是指發射(輻射)到環境中的雜訊。對於這些雜訊，各應用的法規分別都有抗擾度要求，如工業或醫療常用的EN55011 (CISPR11)，以及資通訊產業常用的EN55032 (CISPR32)，海事類產品則需要依循EN60945。

轉換器對策EMI的零件可以參考產品規格書所述，常見的對策元件如PI濾波器、共模電感與安規電容。在對策雜訊時，選擇正確的零件十分重要。另外，零件擺放與佈線的方式往往也會影響EMI的測試結果，以下討論各個對策較適合的方式。

PI濾波器

PI型濾波器是最常見的對策方式之一，主要是由電感與電容組成，建議的佈局方式如圖5(a)所示。需要注意的是電感正下方不建議再走線，如圖5(b)，避免不必要的雜訊干擾。

共模濾波器

共模濾波器是兩個線圈繞在一個磁芯上，相當於兩個電感組合在一起，如圖6所示。當共模電流(I_CM)流入時，兩邊的共模電流方向相同，磁通量增強，增加了共模電感的感抗，使得共模電流受到抑制。當差模電流(I_DM)流入時，兩邊的共模電流方向相反，磁通抵消，差模電流直接通過。

圖7(a)為共模濾波器的建議佈局方式，有幾個點是要特別注意的，共模電感正下方不適合走線或者是鋪設散熱銅箔，如圖7(b)。另外，共模電感輸出的線，請勿交越，或者是輸入與輸出端靠太近，以免降低抑制的能力，如圖7(c)所示。

安規電容

安規電容的意思是，即其失效後不會造成電擊，也不會影響人身安全，安規電容包含X電容和Y電容兩種。

X電容是跨接在電力線兩線之間，X電容器能夠抑制差模干擾，常用於交流轉直流轉換器應用。

Y電容夠抑制共模干擾，通常是跨接在初級和次級之間。目的是給次級的共模電流提供一個迴路到初級，減少共模電流對輸出的影響，如圖8所示。

圖9(a)為Y電容的建議佈局方式，要注意的點是在走線的時候，要先確認實際應用的耐壓需求，因此，一、二次測的走線不能靠太近，如圖9(b)所示。以及，如果轉換器的外殼是金屬殼，Y電容也不能離轉換器太近，以免耐壓距離不足。

磚型產品注意事項

輸入與輸出腳位接到鋁基板的Y電容，盡量與輸入或輸出pin靠近，如圖10所示。
磚型產品由於多了鋁基板，對測EMI的方式有些許不同，以下是幾個對於鋁基板產品的佈線注意事項。

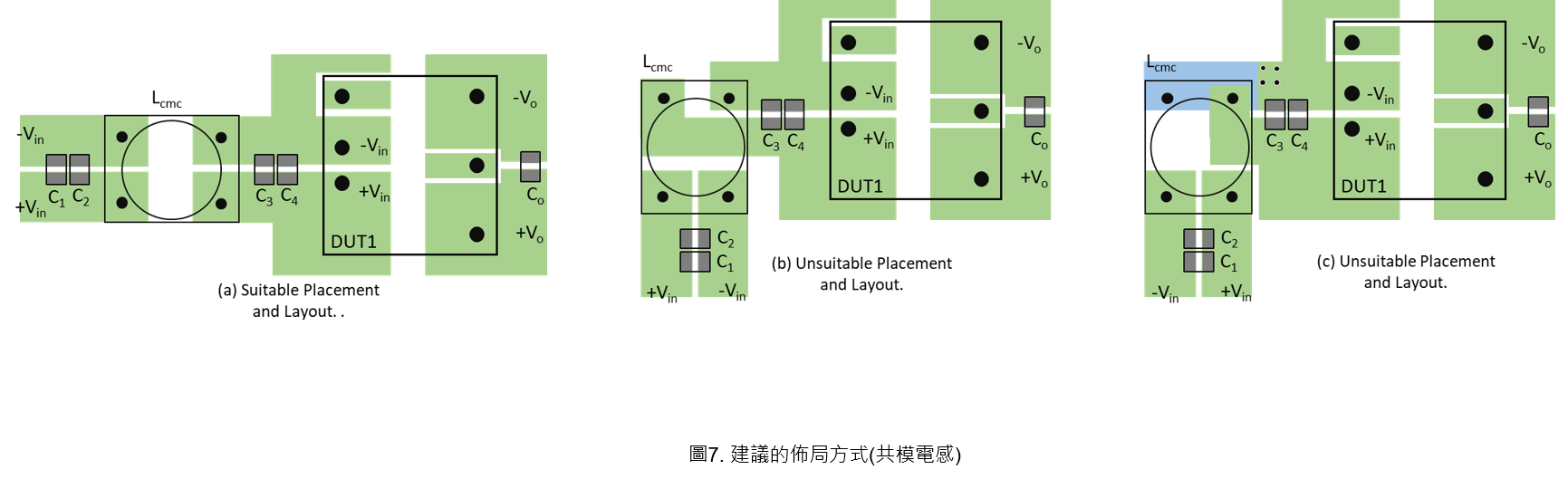

在轉換器同一層，預留與產品相同尺寸的銅箔，並接到螺絲孔。如圖10所示。
除非產品規格書有敘述，否則不建議直接將鋁基板直接接到系統的大地。
為了更好的操作溫度表現，鋁基板可以透過隔離的散熱墊接到系統外殼。

結論

適當的佈線與擺件方式，有助於提升或正常發揮轉換器的性能表現。本文是使用舉例的方式說明已發現有用的做法，並提出了一些建議與不建議的佈線與擺件方式。每個設計中都有各自的要求，因此無法強制規範電路的佈局，使用者可以依照自身的設計，調整成最適合的佈線與擺件方式。
