您在這裡

Back to top

硫化過程對元件的影響

全球空氣汙染日益嚴重,除了影響人體健康,對電子零件亦產生不可忽視的可靠度問題。尤其在特殊環境下使用的設備,如火山區、汙水處理區、工業密集區等,電子產品長期暴露在高汙染的環境,元件容易因為硫化腐蝕導致設備提前損壞,影響可靠度與壽命。因此除了開發出抗硫化製程技術,也需透過有效的驗證來確保在壽命周期中避免發生硫化腐蝕。抗硫化驗證在未來可能成為工業標準之一,進一步成為市場趨勢更有待觀察。



硫化腐蝕過程

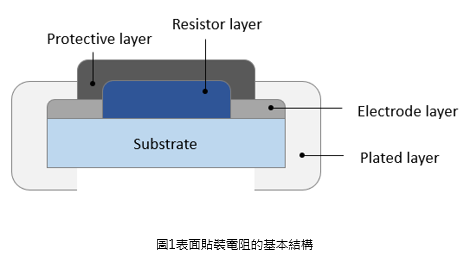

表面貼裝電阻的基本結構如下圖,包含基板、電阻層、保護層、上電極層以及電鍍層,其中上電極層為含銀(Ag)的材料。

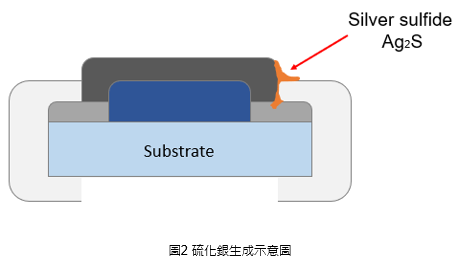

當電阻暴露在汙染環境中,與硫化氫及二氧化硫氣體長期接觸,硫化物與銀發生化學反應,產生絕緣體的硫化銀。硫化銀生長在保護層與電鍍層之間的介面,並侵入電極層使電阻值增加、造成電路開路,最終導致設備無法正常運作。



抗硫化技術

為了防止硫化的發生,廠商陸續對被動元件研發出抗硫化的技術。主要分為兩種方法,其一為

在電極層上方增加一層耐硫化材料,避免電極與硫化氣體接觸,此方法較為普遍,亦能有效防止硫化現象。另一種方式是使用特殊合金材質取代傳統電極材質,抗硫化效果良好,但成本較高。



被動元件硫化腐蝕的驗證

業界大多採用ASTM B809-95規範,定義了濕硫蒸氣測試(Flowers of Sulfur, FOS)方法,用來確認受硫誘導腐蝕的金屬塗層孔隙率,也就是確認產品表面的金屬塗層的完整性及保護能力。標準程序是將樣品置於50℃並至少暴露24小時在硫磺蒸氣中,驗證產品在受污染的環境中運行期間的可靠性。

電子元件行業協會 (ECIA)於 2017年2月發布了ANSI/ EIA-977,該標準是參考ASTM B809修訂而來,定義了被動元件對環境硫化物的敏感性的測試條件,這種敏感性導致銀在含有液態或氣態的硫化合物環境中發生腐蝕,並具有使元件失效的潛在風險。該標準訂定兩種測試條件,條件A為環境溫度60℃並暴露在含有硫磺的容器中480小時,以及條件B為環境溫度105℃持續暴露750小時。ANSI/ EIA-977標準要求更高的環境溫度以及更長的測試時間,代表以更強力的方式刺激硫化反應,並有效驗證硫化腐蝕的耐受性。



結論

隨著工業發展帶來的環境汙染越來越嚴重,抗硫化產品的應用範圍也更加廣泛,為此國際組織因應趨勢發表驗證方法及標準,使抗硫化元件得以滿足嚴格的工業標準並維持穩定與耐用性。





頻譜電子為專業的高階電源模組(交流轉直流電源轉換器, 直流轉直流電源轉換器)提供設計製造及技術服務,服務範圍遍及全球。我們的核心能力為領先的技術、具競爭力的成本效益、極具彈性的交貨時間, 全球性的技術服務以及高品質製造(台灣製造)。

頻譜電子是業界中唯一擁有ISO9001, IATF16949, ISO22163(IRIS)以及ESD20.20。我們可以從專案的最初開始,完整地確認產品、流程及服務都是符合品質管理系統的要求。從設計、製造到技術服務等每個細節都在最高標準的要求下進行。
